六类典型交通事故现场安全防护场景图示
六类典型交通事故现场安全防护场景图示
道路交通事故现场安全防护典型场景图示
1 高速公路和城市快速路
针对高速公路和城市快速路（以下简称“高快速路”）的道路环境和交通流构成特点，选取高快速路一般路段边侧车道、一般路段中间车道、隧道/桥梁、匝道、收费广场5类典型场景进行图例提示。

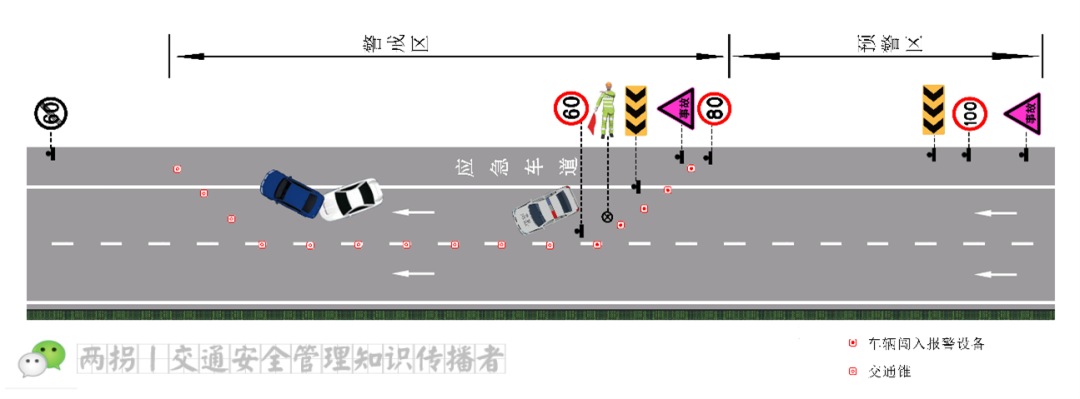

1.1 一般路段边侧车道
昆山阜隆实业有限公司主营：苏州甲类仓库，苏州危险品甲类仓库，苏州危化品甲类仓库，苏州甲类危险品仓库，苏州甲类危化品仓库
场景描述：高快速路一般路段，事故现场位于边侧（左侧或右侧）车道内。
设置要点：
（1）沿来车方向由上游向下游，使用交通事故管理、限速、线形诱导标等警告、禁令临时交通标志牌设置预警区。标志牌摆放在与事故现场同侧的道路边缘，限速值应阶梯式降低。
（2）使用车辆闯入报警设备、反光锥筒等设置警戒区，起点位于道路右侧边缘或左侧中央分隔带边缘，辅以交通事故管理、限速、线形诱导标等临时交通标志牌。斜停警车形成防冲撞掩体。安排至少1名安全警戒人员，位于警戒区内面向来车方向保持观察。
1.2 一般路段中间车道
图1-2 高快速路一般路段中间车道
场景描述：高快速路一般路段（双向6车道及以上），事故现场位于中间车道内。
设置要点：
（1）预警区、警戒区设置要点同1.1。
（2）应根据道路和流量情况封闭道路中心线或路侧至中间车道，不得只封闭中间车道。
1.3 隧道/桥梁

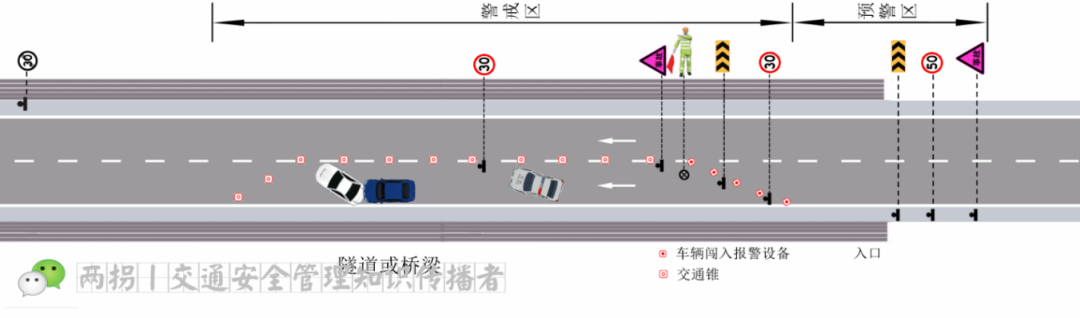

图1-3 高快速路隧道或桥梁
场景描述：事故现场位于高快速路的隧道或桥梁路段。
设置要点：
（1）如果事故现场位于隧道入口或桥梁起点处，应按照1.1或1.2的要求设置预警区和防护区，并适当延长距离。
（2）如果事故现场位于隧道或桥梁的中段或出口处，预警区的起点应在隧道入口或桥梁起点之前。
（3）根据道路通行和事故现场情况，可采取限制车辆通行或者临时中断交通的措施。
1.4 匝道
图1-4 高快速路匝道路段
场景描述：事故现场位于高快速路的匝道路段。
设置要点：
（1）预警区的起点位于进入匝道前的主线路段，其他设置要点同1.1之（1）。
（2）警戒区的设置要点同1.1之（2）。
（3）现场道路具备通行条件的，可留出临时通道，压降车流通行速度。不具备通行条件的，可采取限制车辆通行或者临时中断交通的措施，并在上游采取信息提示和分流措施。
1.5 高速公路收费广场
图1-5 高速公路收费广场
场景描述：事故现场位于高速公路收费广场内。
设置要点：
（1）沿收费岛出口向下游方向设置预警区。标志牌摆放在事故现场同侧的道路边缘。
（2）警戒区的设置要点同1.2之（2）。
2 普通公路与一般城市道路
针对普通公路与一般城市道路的道路环境和交通流构成特点，选取直线路段右侧车道、直线路段左侧车道（或跨中央分隔线）、急弯路段、陡坡路段、平面交叉口5类典型场景进行图示介绍。
2.1 直线路段右侧车道
昆山阜隆实业有限公司主营：苏州甲类仓库，苏州危险品甲类仓库，苏州危化品甲类仓库，苏州甲类危险品仓库，苏州甲类危化品仓库
图2-1 直线路段右侧车道
场景描述：直线路段，事故位于右侧车道内。
设置要点：
（1）预警区设置要点同1.1之（1）。
（2）警戒区设置要点同1.1之（2）。如果事故现场占用非机动车道或人行道，应进行必要防护，以有效隔离非机动车或行人。
2.2 直线路段左侧车道
图2-2 直线路段左侧车道
场景描述：直线路段，无中央物理隔离，事故现场位于左侧车道内，未跨越中央分隔线。
设置要点：
（1）在本侧来车方向设置预警区，其他设置要点同2.1之（1），并在对向来车方向使用交通事故管理、限速等标志进行预警。标志牌摆放在中央分隔线。
（2）在本侧来车方向设置警戒区，其他设置要点同2.1之（2），并在中央分隔线上视情放置锥筒进行隔离。
（3）如果道路中央有物理隔离设施，则按照2.1的要点设置预警区、警戒区。

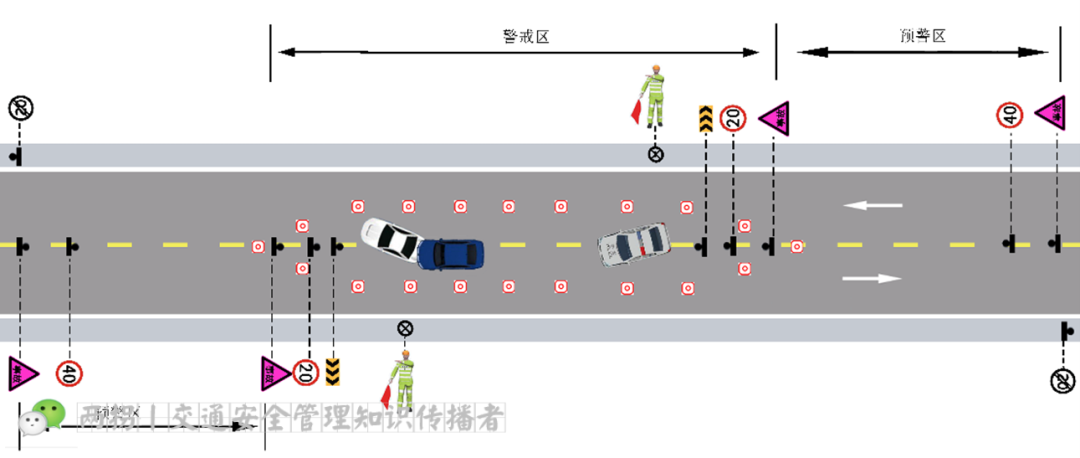

2.3 直线路段跨越中央分隔线
图2-3 直线路段左侧车道
场景描述：直线路段，无中央物理隔离，事故现场跨中央分隔线。
设置要点：
（1）在两侧来车方向均设置预警区，其他设置要点同2.1之（1）。标志牌摆放在中央分隔线。
（2）在两侧来车方向均设置警戒区，其他设置要点同2.1之（2）。标志牌摆放在中央分隔线。

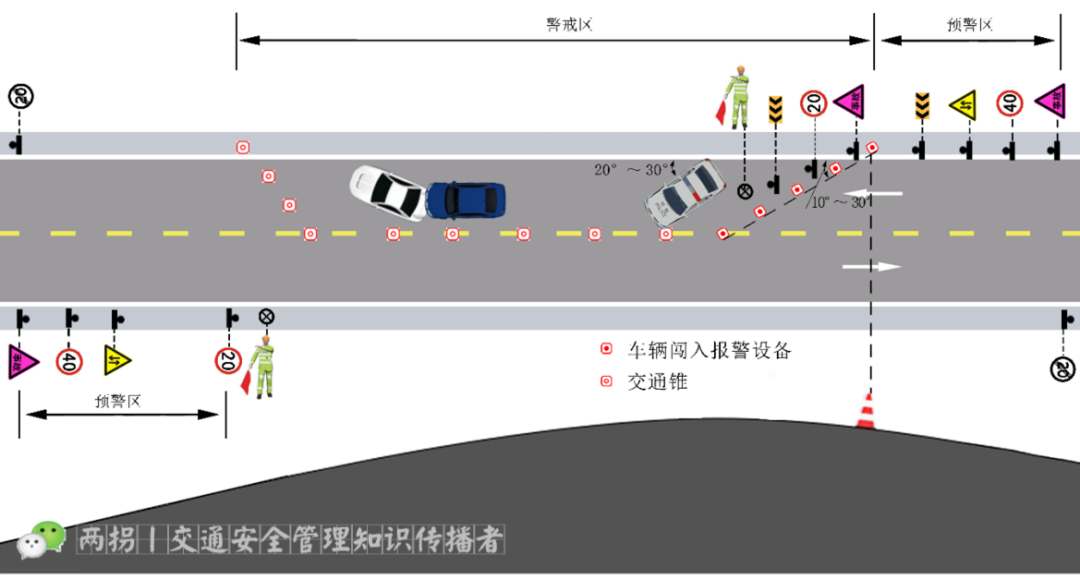

2.4 急弯路段
图2-4 急弯路段
场景描述：事故现场位于急弯路段。
设置要点：
（1）预警区的起点应位于进入弯道之前，其他设置要点同2.1之（1）或2.2之（1）。
（2）警戒区设置要点同2.1之（2）或2.2之（2）。
2.5 陡坡路段
图2-5 陡坡路段
场景描述：事故现场位于陡坡路段。
设置要点：
（1）预警区的起点应位于坡顶附近，设置要点同2.1之（1）或2.2之（1）。
（2）警戒区设置要点同2.1之（2）或2.2之（2）。
2.6 平面交叉口
2.6.1 入口段
图2-6 平面交叉口入口段
场景描述：事故现场位于平面交叉口入口段，需要临时封闭。
设置要点：
（1）沿来车方向由上游向下游，使用交通事故管理、禁止驶入等标志牌设置预警区。标志牌摆放在与事故现场同侧的道路边缘。
（2）在警戒区前端横向放置车辆闯入报警设备，辅以交通事故管理、禁止驶入等标志牌。其他要求同2.1之（2）。
（3）在来车方向上游采取信息提示和分流措施。
2.6.2 出口段

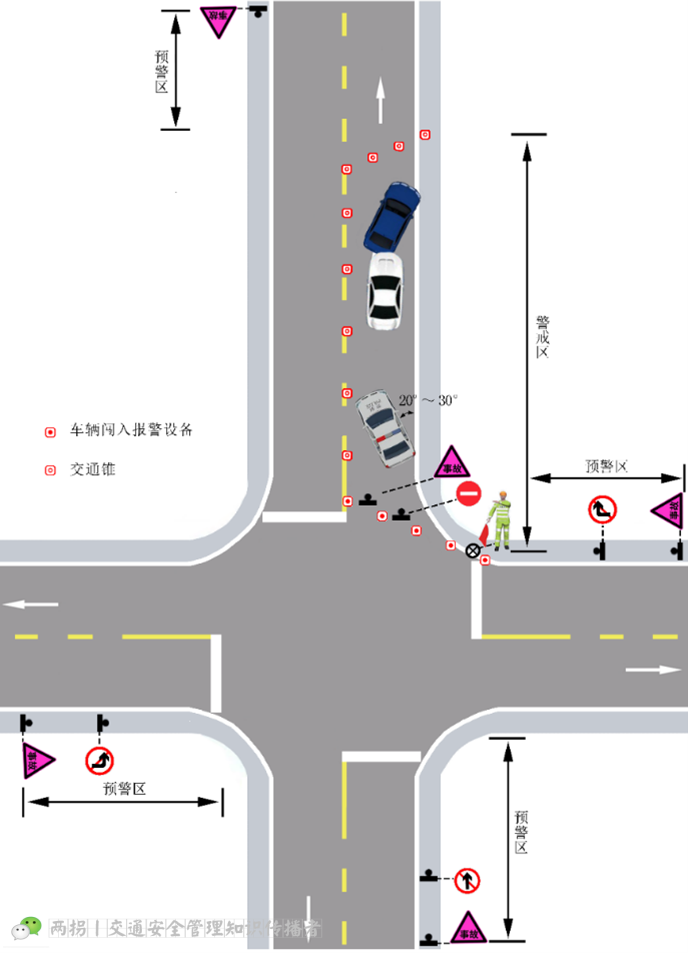

图2-7 平面交叉口出口段
场景描述：事故现场位于平面交叉口出口段，需要临时封闭。
设置要点：
（1）在可能驶入事故现场的相关入口路段处，使用交通事故管理、禁止驶入、禁止转弯等标志牌设置预警区。
（2）警戒区设置要点同2.6.1之（2）。
